橋架安裝技術交底 第三篇：施工要點

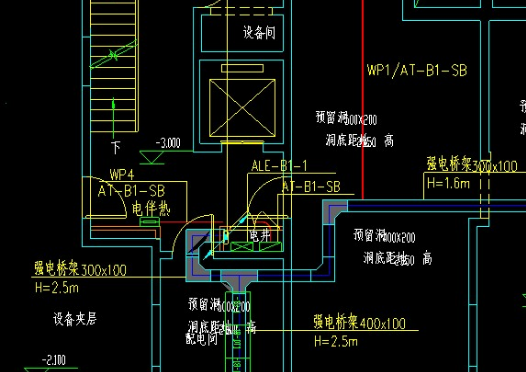

（1）彈線定位

根據設計圖確定出進戶線、盒、箱、柜等電氣器具的安裝位置從始端至終端(先干線后支線)找好水平或垂直線用粉線袋沿墻壁、頂棚和地面等處在線路的中心線進行彈線按照設計圖要求及施工驗收規范規定分勻檔距并用筆標出具體位置如果支吊架固定位置有與頂板預應力肋梁沖突處應避開肋梁位置。

（2）支吊架安裝

1)在確定支吊架的位置時應符合設計規定當設計無明確規定時也可按生產廠家提供的產品特性數據確定。

2)電纜橋架水平敷設時支撐跨距一般為1.5~2m。

3)電纜橋架垂直敷設時固定點間距不宜大于2m。

4)支架與吊架在安裝時應掛線或彈線找直用水平尺找平以保證安裝后橫平豎直。

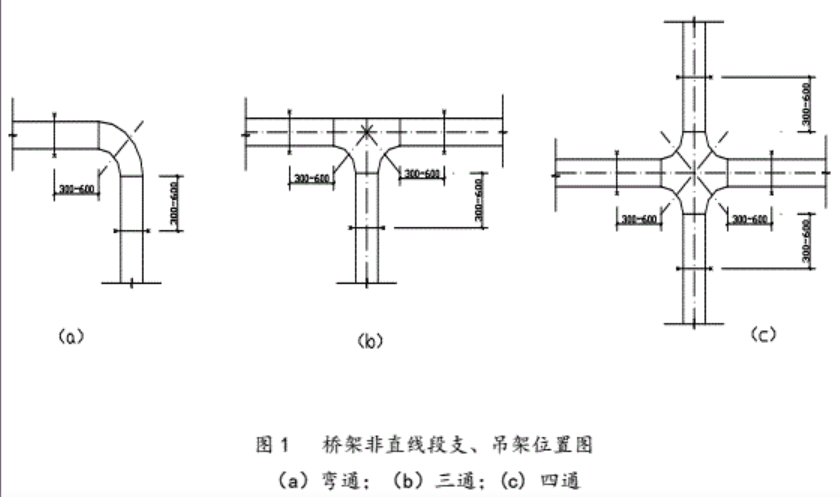

5)非直線段的支、吊架位置見圖1橋架彎通或三通、四通彎曲半徑不大于300mm時

應在距彎曲段與直線段接合處300~600mm的直線段側設置一個支吊架。當彎曲半徑大于300mm時還應在彎通中部增設一個支、吊架。

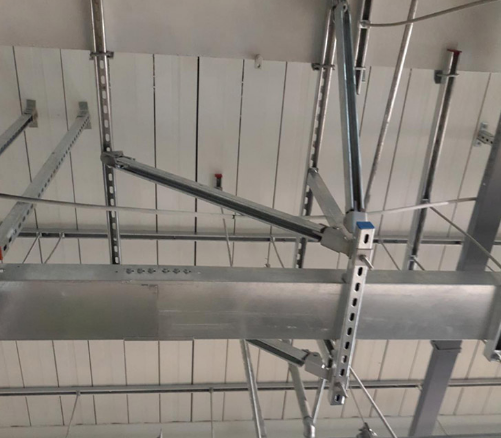

6)橋架吊架安裝

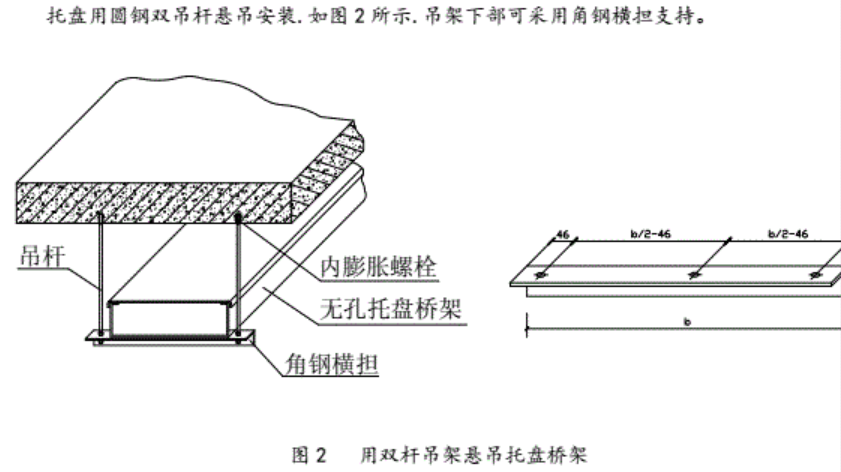

當電纜橋架水平懸吊安裝時一般使用雙圓鋼吊架和角鋼、槽鋼吊架安裝.圓鋼吊桿的角鋼、槽鋼的規格長度.視工程設計或實際需要選用。

7)電纜橋架支、吊架調整

電纜橋架安裝中對橋架的支、吊架位置誤差應嚴格控制。電纜橋架支、吊架應安裝牢固橫平豎直。托臂及支、吊架的同層橫檔應在同一水平面上其高低偏差不應大于5mm.防止縱向偏差過大使安裝后的托盤、梯架在支、吊點懸空而不能與支、吊架或托臂直接接觸;橋架支、吊架或托臂沿橋架走向左右偏差不應大于10mm.支、吊架或托臂的橫向偏差過大可能會使相鄰托盤、梯架錯位而無法連接或安裝后的電纜橋架不直而影響美觀。
