防火電纜槽盒安裝要遵循哪些要求，長度、跨距和載荷說明介紹

防火電纜橋架是一種能夠防火阻燃的電纜橋架，通過在金屬電纜橋架表面進行噴涂防火塑或者噴防火漆來加工而成的為金屬防火電纜橋架，通過使用耐火阻燃材料材質制作而成的為非金屬防火電纜橋架。防火電纜橋架安裝要求很很多，包括橋架材質、橋架長度、支吊架跨距、橋架安全載荷等要求。相關內容介紹如下：

1、防火橋架

防火橋架墻面托臂分為沿墻水平和沿墻垂直兩種。沿墻水平左右敷設選用JY-TB102托臂，沿墻垂直上下敷設選用JY-TB105托臂。有孔托盤防火橋架底部通風孔的面積不應該超過底部總面積的40%。防火橋架梯架橫檔與電纜的接觸寬度應該>=25mm。

防火橋架每平方米平面的偏差不允許超過5mm。如果防火橋架寬度不夠1000mm，也要按照寬度1000mm計算。防火橋架的吊架用型材時可以分為圓鋼吊桿(DGY)、角鋼吊桿(DGJ)、槽鋼吊桿(DGC)和異形鋼吊桿(DGYX)。

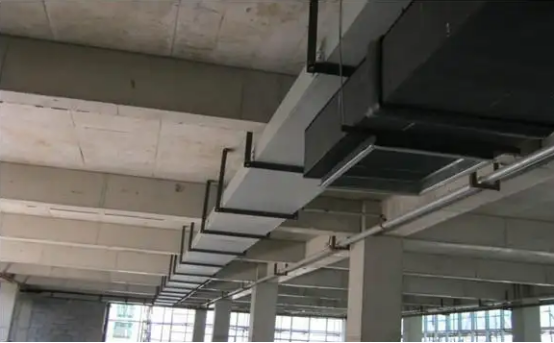

2、橋架安裝

橋架安裝時，遇到表面噴塑\防火的托盤或梯架，要把接地位置或連接電氣位置的絕緣涂層清理干凈，防止電流不能順暢通過產生積電，發生電力安全事故。橋架安裝時，托盤梯架應該牢固可靠，無論橫向還是豎向都要求平整，固定支吊架水平方向的左右偏差不能大于10mm，垂直方向的高低偏差不能大于5mm。

3、橋架長度

對于跨距大于標準長度或考慮戶外風雪作用的高負載的防火橋架，需要采用增強型側板或者增強橋架的高度，或者采用瓦楞型防火橋架，來保證其安全載荷。防火橋架吊架編寫提料清單時應填寫：名稱+高度H+橫擔長度L，例如：通絲雙拉吊架，規格H=2000mm,L=360mm（通絲吊架默認橫擔長度=槽寬+60mm）。

4、橋架跨距

防火橋架的各種彎通及附件規格應符合工程布置條件并與橋架直通相匹配。防火橋架支吊架的規格和數量，應按照橋架規格、層數、跨距等技術配置進行選擇，并滿足安全載荷的要求。防火橋架的在戶內安裝時，橋架支吊架的短跨距一般采取1.5m-2m，長跨距可以采取3m、4m或6m。防火橋架在戶外安裝時，戶外立柱的間距一般采取6m。

5、橋架載荷

防火橋架在安全工作載荷的情況下，其撓度值與其支吊架的跨距相比，該比例不應該大于1/200，否則會導致防火橋架發生彎曲變形或破裂，出現安全事故。敷設在電纜豎井的防火橋架敷設時，其固定支架不應該安裝在固定電纜的綁線支架上，且應當每隔3～5層設置承重支架，防止固定支架的承重超過其安全載荷。

以上為北京京運偉業小編整理的防火電纜橋架安裝及橋架長度、跨距和載荷的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
