梯式和槽式的主要區別有哪些，例如承受負載和散熱

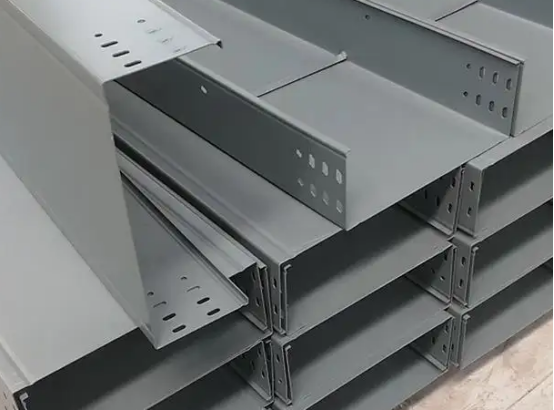

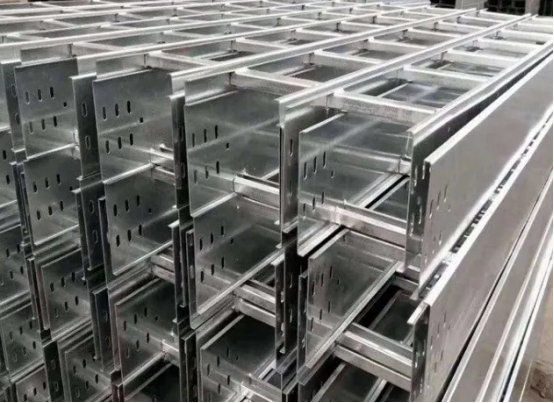

槽式橋架是外形為長方形盒子的電纜保護裝置，梯式橋架是外形酷似爬墻用梯子的電纜敷設裝置。槽式橋架的防護類型包括防強腐蝕型（防護類型代號為F2），使用環境條件等級為3K5L/3C4。槽式橋架和梯式橋架的主要區別如下：

1、結構區別

按照2013橋架標準，槽式橋架結構為無孔托盤代號為C，梯式橋架結構為梯架代號為T，與槽式橋架結構類似的還有托盤式橋架，結構名稱為有孔托盤，代號為P。槽式橋架和托盤式橋架都有雙邊結構的，雙邊槽式橋架結構的標準名稱為雙邊無孔托盤，代號為DC。

2、組成區別

槽式橋架的主體一般由托盤組成，槽式橋架的托盤一般由一塊板材直接折彎而成，大跨距槽式橋架的托盤一般由一塊底板和兩塊側板焊接而成。梯式橋架的主體由兩塊梯邦和多根梯撐組成，槽式橋架和梯式橋架的組成配件都包括蓋板和連接片。

3、重量通風區別

相同規格相同材質的槽式橋架和梯式橋架，槽式橋架的板材用料要比梯式橋架多，所以槽式橋架的重量要比梯式橋架沉，槽式橋架是無孔封閉式的，要通風的話需要在蓋板和托盤底部打通風孔，就變為了托盤式橋架，通風孔面積不能大于平面面積的40%。梯式橋架是開放式自然通風。

以上為北京京運偉業電纜橋架廠小編整理的梯式橋架和槽式橋架的區別的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
