電纜橋架安裝圖片展示，寬度、高度和厚度相關說明
電纜橋架安裝圖片展示，寬度、高度和厚度相關說明
時間：2022-06-04 17:57:53 來源：橋架安裝
橋架安裝之前土建施工應當已經完成，豎井井道的封頂已完成，保證安裝周邊環境的整潔干凈。橋架安裝之前穿墻和跨樓層的孔洞位置要保證準確。橋架安裝圖片有很多種室內室外都有。橋架的寬度、高度和厚度都是橋架重要的技術參數。以下內容來源于網絡整理。
1、電纜橋架
電纜橋架支架的配套連接螺栓要根據具體要求型號來訂貨，電纜橋架支架的表面處理主要有噴漆、鍍鋅兩種工藝，在重腐蝕環境下可以采用鍍鋅工藝。電纜橋架不適合敷設在熱力管道的上方或者腐蝕性液體管道的下方。當管道氣體的密度大于空氣時，電纜橋架宜安裝在其上方，當管道氣體的密度小于空氣時，電纜橋架適合安裝在其下方。
2、橋架安裝
橋架安裝支、吊架時，應該使用掛線或彈線找直，使用水平尺來找平，以保證安裝以后，能夠橫平豎直。橋架安裝時，如果上下位置有熱水管或蒸汽管，要鋪設在這些管道的下方。橋架安裝穿越電纜豎井或者不同防火區域，應該做好相關阻燃封堵措施。

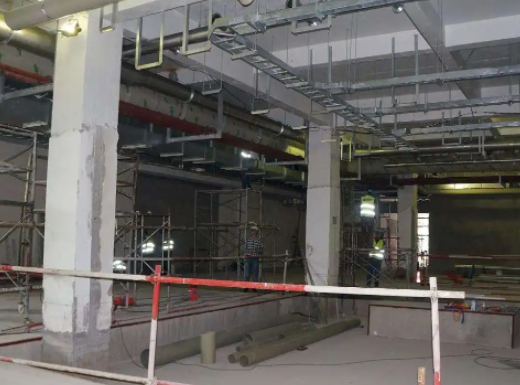

安裝圖片1

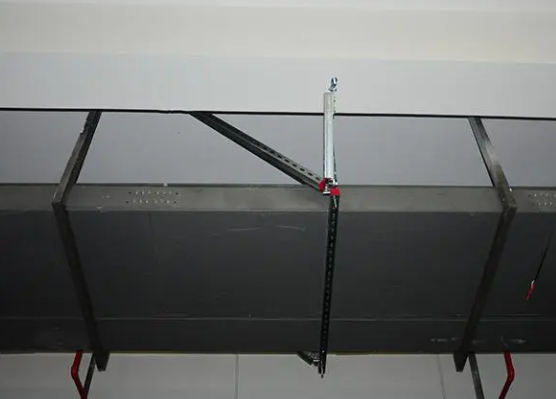

安裝圖片2
安裝圖片3
3、橋架寬度
客戶根據承載力的需要選擇用哪種材質。一般電纜橋架寬度400mm以下選用扁鋼外支架，電纜橋架寬度400mm以上選用角鋼外支架。寬度大于500mm的電纜橋架敷設時，橋架彎通、三通、四通除了按照標準規范設置支吊架外，還應該在其中間增加支吊架。
4、橋架高度
電纜橋架吊架編寫提料清單時應填寫：名稱+高度H+橫擔長度L，例如：角鋼雙拉吊架，規格H=1500mm，L=1000mm（角鋼吊架默認橫擔長度=橋架寬度+200mm）。電纜橋架的常用高度有50mm、100mm、150mm、200mm，電纜數量比較少的話一般使用50mm，100mm是使用最多的高度之一。
5、橋架厚度
電纜橋架的重量決定因素包括橋架的寬度、高度、厚度和密度，寬度越寬重量越大，例如200*50mm比100*50的橋架要重，高度越高重量越沉，例如100*100mm比100*50mm的橋架要沉，厚度越厚重量越大，例如200*100*1.2mm比200*100*1.0mm的橋架重量大，鋼制橋架比鋁合金橋架就重。同一材質的電纜橋架，橋架寬度越寬，橋架價格越高。橋架高度越高，橋架價格也越高，橋架厚度越厚，橋架價格也越高。
以上為北京京運偉業小編整理的電纜橋架安裝圖片以及橋架寬度、高度和厚度的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
