電纜線槽安裝圖片展示，支架托臂標準距離介紹

電纜橋架安裝有很多標準規范，橋架的固定需要支架托臂這些裝置，橋架安裝標準中對于橋架與周圍建筑物、橋架與橋架之間的距離都有明確的規定，橋架安裝圖片有室內的也有室外的。相關知識點整理如下：

1、電纜橋架

電纜橋架垂直彎通包括：垂直凸彎通（也稱上垂直彎通）、垂直凹彎通（也稱下垂直彎通）、上垂直三通、下垂直三通、上邊垂直三通、下邊垂直三通、左下角垂直三通、右下角垂直三通、垂直四通、上邊垂直四通等。電纜橋架按照結構類型可以分為槽式、托盤式、梯式、網格式、組裝式等。其中槽式即無孔托盤，就是密閉的沒有通風孔。托盤式屬于有孔托盤。

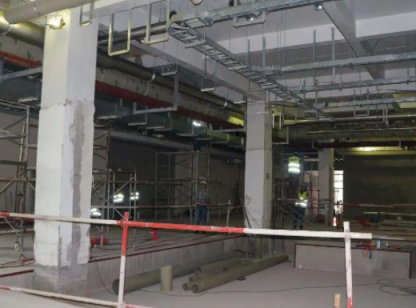

2、橋架安裝

橋架安裝時，遇到表面噴塑\防火的托盤或梯架，要把接地位置或連接電氣位置的絕緣涂層清理干凈，防止電流不能順暢通過產生積電，發生電力安全事故。橋架安裝工藝流程包括策劃排布、橋架材質檢驗、支吊架選擇及加工、洞口預留、彈線定位、水平橋架安裝、豎向橋架安裝、室外橋架安裝和橋架與箱柜、設備連接、橋架接地、橋架補償和橋架標示。

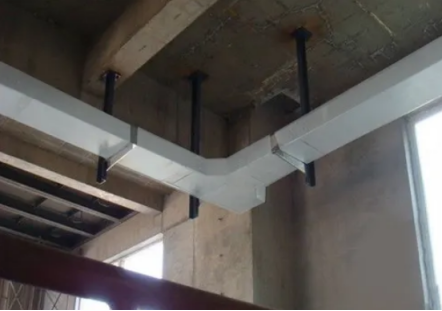

3、橋架支架

電纜橋架敷設用圓鋼或角鋼做固定吊架時，同一水平線路的吊架長度應保持一致，圓吊架套絲長度要相同，吊架伸出橫擔支架的長度應相同，且不超過50mm。電纜橋架支架的配套連接螺栓要根據具體要求型號來訂貨，電纜橋架支架的表面處理主要有噴漆、鍍鋅兩種工藝，在重腐蝕環境下可以采用鍍鋅工藝。

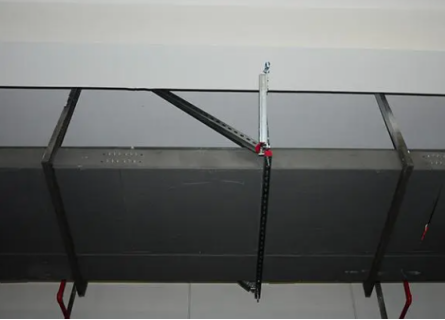

4、橋架托臂

電纜橋架編寫墻面水平托臂提料清單時應填寫：名稱+型號+托臂長度+托臂高度。如：“托臂（五）JY-TB105，L=200,H=50”，（表示托臂長度200mm，托臂離墻距離為50mm。電纜橋架編寫地面支架提料清單時應填寫：名稱+型號+托臂長度+托臂高度。如：“角鋼外支架JY-ZJ，L=600，H=100”，表示支架平面長度為600mm，支架離地距為100mm。適用于600寬橋架安裝。

5、橋架距離

電纜橋架敷設為多層時，其層間間距一般為：電力電纜間的距離不小于0.3m，控制電纜間不小于0.2m，弱電電纜與電力電纜的間距不應小于0.5m。電纜橋架與一般工藝管道平行鋪設時，敷設間隔至少400mm，與工藝管道交叉敷設時，安裝間距最小為300mm，電纜橋架與腐蝕氣體管道的平行間距至少為500mm，交叉間距最小為500mm。

6、國家標準

2000國家標準中玻璃鋼材質的代號為B，其他材質的代號為-。2000國家標準中槽式橋架結構特征名稱為無孔托盤，代號為C。2000國家標準于2000年11月29日發布，2000年12月1日開始實施，2013國家標準的發布日期2013年12月31日，正式實施日期為2014年7月1日。

以上為北京京運偉業小編整理的電纜橋架的支架托臂安裝標準及圖片的相關內容，如果您對相關知識還有疑問，可以撥打咨詢熱線。
