槽式直通電纜橋架規格

詳細信息

槽式直通電纜橋架的結構特征為無孔托盤式代號C，品種代號為直線段代號01A，規格型號參數包括寬度、高度、長度和厚度等。下面為北京京運偉業電纜橋架小編給大家介紹一下槽式直通橋架規格型號的具體內容：

1、槽式直通電纜橋架產品信息

產品編號：JY-C101

產品名稱：槽式直通橋架

產品類別：槽式電纜橋架

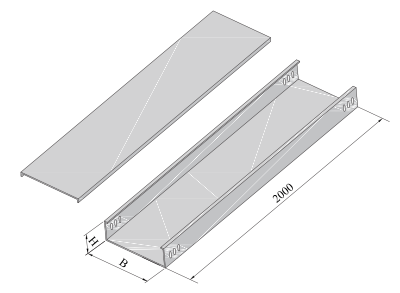

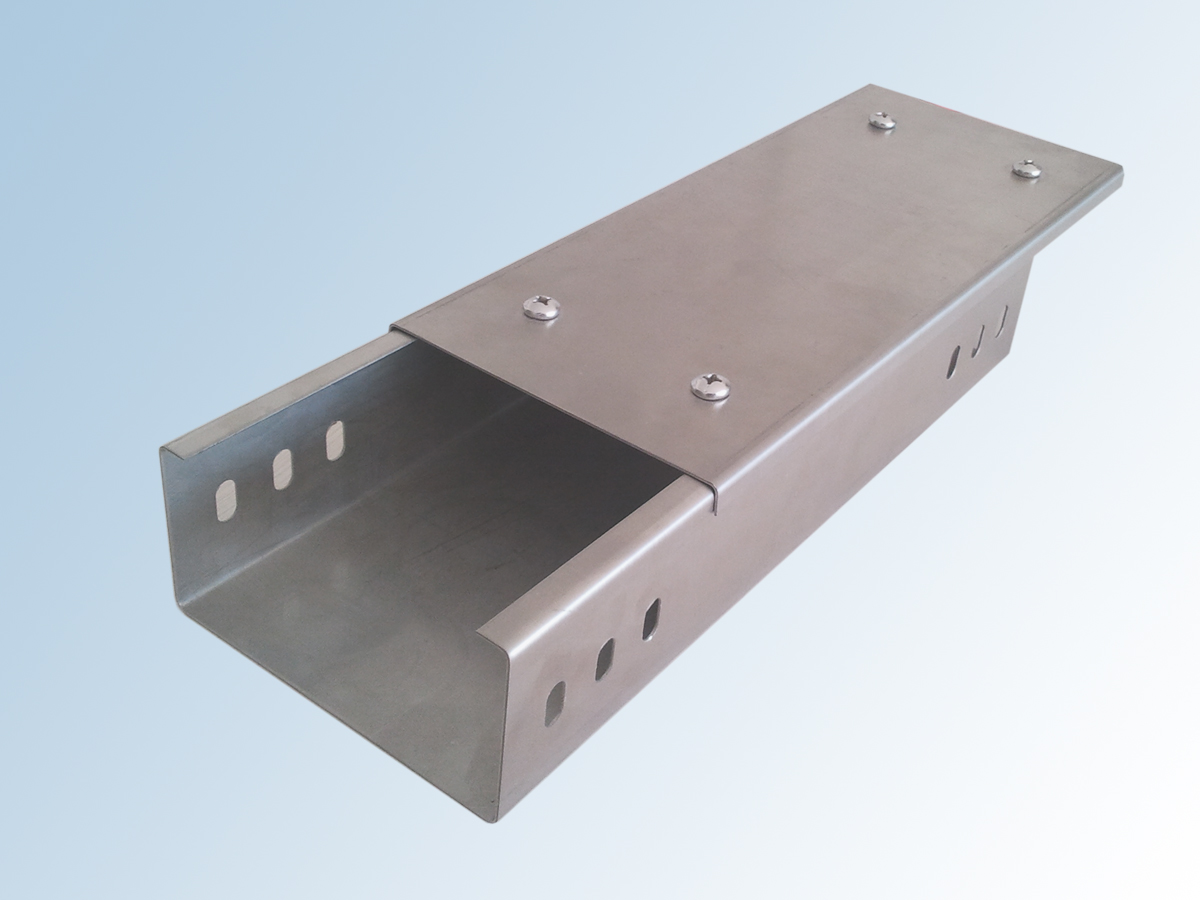

產品示意圖片如下：

2、槽式直通橋架規格和型號

2.1 槽式直通橋架規格型號的長度

一般槽式直通橋架每節長度為2米，按照國標規定長度也有3米、4米、6米的，跟橋架支吊架間的跨距和橋架安裝環境約束有直接關系。

2.2 槽式直通橋架常用規格型號及寬度高度

規格1：50*50 寬度50mm  高度50mm

規格2：100*50 寬度100mm  高度50mm

規格3：150*50 寬度150mm  高度50mm

規格4：200*50  寬度200mm  高度50mm

規格5：150*100 寬度150mm  高度100mm

規格6：200*100 寬度200mm  高度100mm

規格7：300*100 寬度300mm  高度100mm

規格8：400*100 寬度400mm  高度100mm

規格9：500*100 寬度500mm  高度100mm

規格10：600*100 寬度600mm  高度100mm

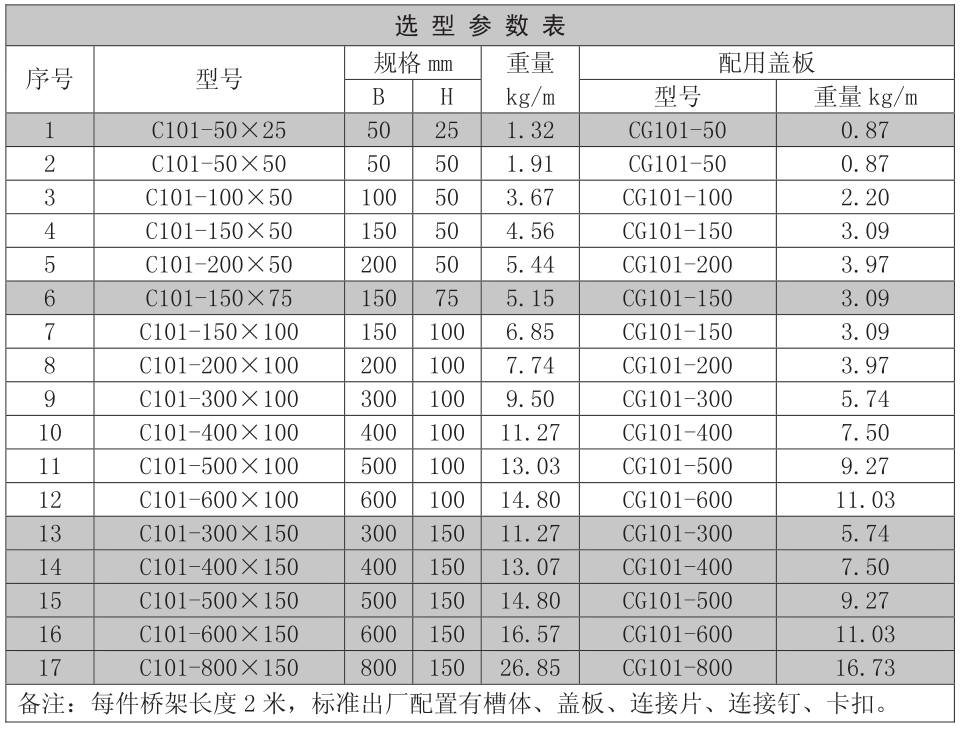

2.3 槽式直通橋架全部規格型號:

3、槽式直通橋架規格型號的厚度和重量

按照《JB/T 10216-2013 電控配電用電纜橋架》橋架行業標準：

50*25尺寸的厚度為1.0mm，重量為1.32kg

50*50尺寸的厚度為1.0mm，重量為1.91kg

100*50尺寸的厚度為1.0mm，重量為3.61kg

150*50尺寸的厚度為1.0mm，重量為4.56kg

200*50尺寸的厚度為1.2mm，重量為5.44kg

150*75尺寸的厚度為1.0mm，重量為5.15kg

150*100尺寸的厚度為1.0mm，重量為6.85kg

200*100尺寸的厚度為1.2mm，重量為7.74kg

300*100尺寸的厚度為1.2mm，重量為9.50kg

400*100尺寸的厚度為1.5mm，重量為11.27kg

500*100尺寸的厚度為1.5mm，重量為13.03kg

600*100尺寸的厚度為2.0mm，重量為14.80kg

4、槽式直通電纜橋架的材質

槽式直通橋架按照材質分為金屬槽式直通橋架和非金屬槽式直通橋架，

金屬槽式直通橋架按照常用材質分為鋼制槽式直通橋架、不銹鋼槽式直通橋架和鋁合金槽式直通橋架。

5、槽式直通電纜橋架的表面防護工藝

槽式直通橋架的表面防護處理工藝有電鍍鋅工藝也稱冷鍍鋅、熱鍍鋅工藝也稱熱浸鍍鋅、 噴塑工藝即噴涂靜電粉末、防腐蝕工藝即VCI雙金屬涂層等。槽式直通橋架安裝在室內時多采用冷鍍鋅工藝，安裝在室外時要采用熱鍍鋅工藝，熱鍍鋅工藝鍍鋅層厚度能達到65um以上，可以抵抗室外的強腐蝕。有防火要求的線路可以使用噴塑防火槽式直通橋架。

以上為槽式直通橋架規格型號的相關內容，

如果您對槽式直通橋架規格型號還有疑問，可以撥打咨詢熱線。
